怎么點焊單節18650鋰電池？

2020-03-28 15:16:21 panyinfeng 302

圓柱鋰電池型號包括14500,18500,18650,26650,32650等鋰電池，

圓柱型電池在給電池點焊時注意那些事項？用真實案例教您給單節圓柱型鋰電池點焊。

工具/原料

圓柱型鋰電池
鋰電池點焊機
鋰電池保護板帶鎳片和電池導線
絕緣輔料

方法/步驟

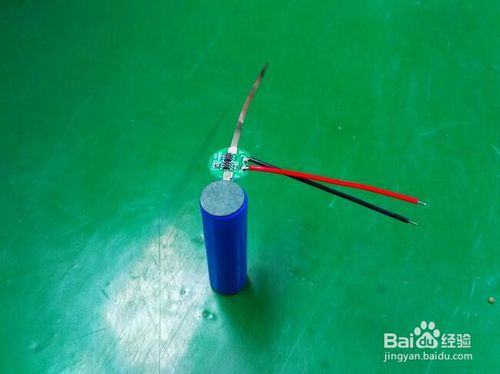

準備好圓柱型電池保護板，電池保護板上帶有正極鎳帶，負極鎳帶，輸出的正極導線和黑色負極導線；如果不是這樣的，可以提前將相關鎳帶，導線，保護板進行組合成如下圖這樣。

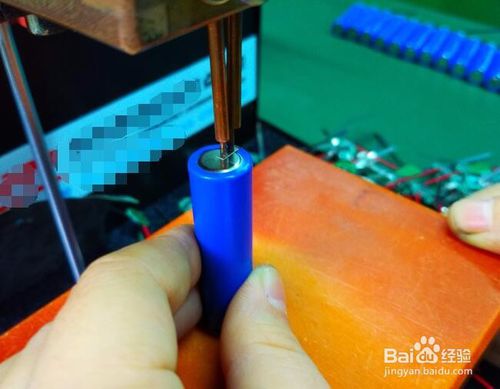

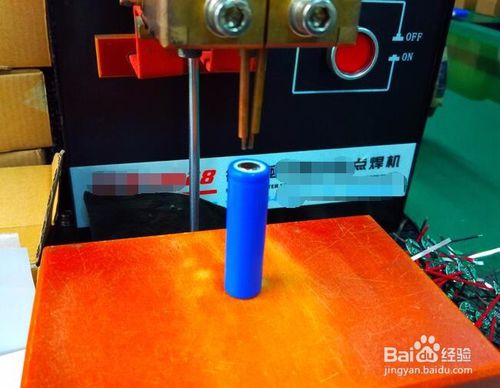

將圓柱型電芯放在點焊機工作臺上，正極朝上并讓焊針居中對準，操作點焊機之前需要設定好電流，時間，兩根焊針之間的間距等細節。

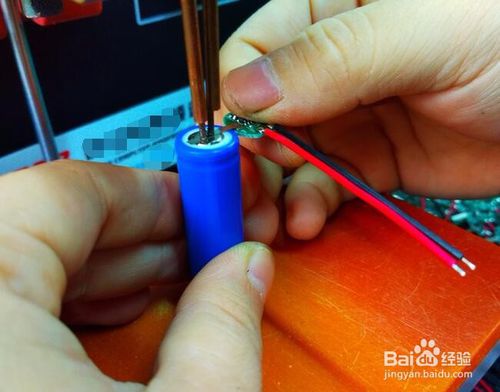

將電池保護板上的正極鎳帶平壓放在電芯正極上，踩動點焊機進行點焊一次，共點焊2個焊點，電池之都提示操作過程中作業人員需在戴靜電環，防止靜電損壞線路板元器件；如下圖所示。

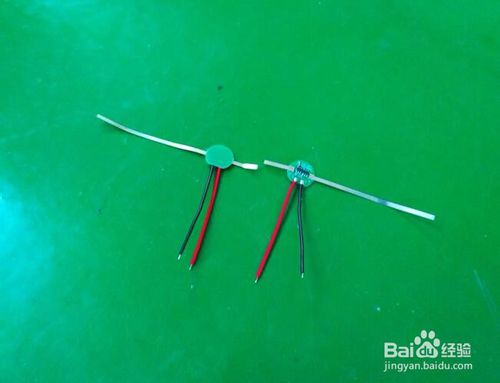

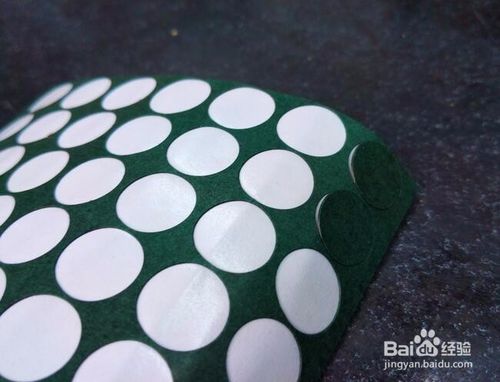

揭下一片圓形電池輔料，不同型號的圓柱電池對應的輔料直徑有所不同，電池之都制作的本電池組所使用的電池耗材如下圖所示，也有人稱它為電池面墊。
將圓形輔料貼在圓形電芯正極表面，需蓋住電池正極鎳帶；電池之都提示不能貼歪，不能超出電芯直徑，不能多貼，如下圖所示。

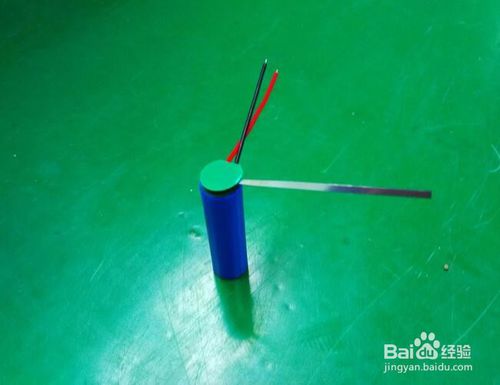

然后沿電池輔料邊開始彎折電池正極鎳帶，如下圖。

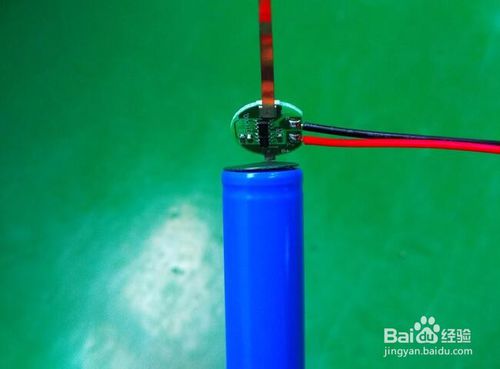

彎折電池正極鎳帶后，將電池保護板平壓在電池正極輔料上，電池之都提示在彎折過程中不能損傷元器件，不能短路。

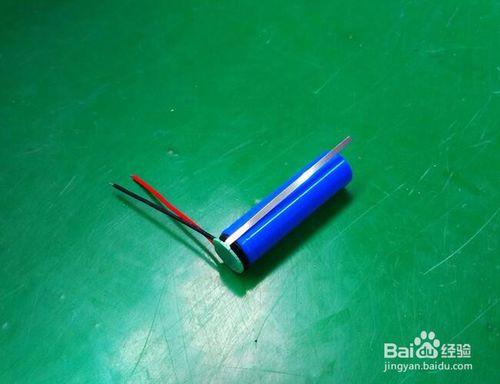

將電池保護板上的負極鎳帶彎折，沿鋰電芯表面平壓折壓至電池負極端，如下圖所示。電池之都分享彎折過程小技巧：如果鎳帶起翹，可以用手平壓捋直鎳帶多幾次。
然后以類同方法使用鋰電池點焊機點焊電池負極端，點焊時踩動腳踏開關點焊兩點，如下圖所示。

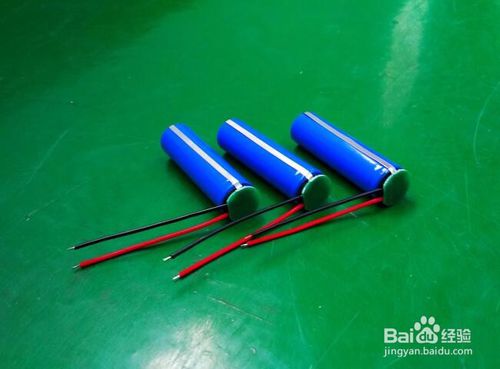

這樣的鋰電池組一般用于小型數碼產品，電動產品較多，也有一小部分用于照明燈具上；點焊好的圓柱單節電池組如下圖這樣。
